新型数字式液位—流量控制系统综合实验装置BCLGY-KZ07A

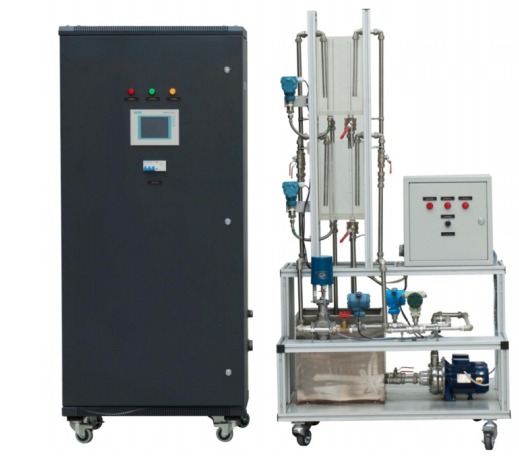

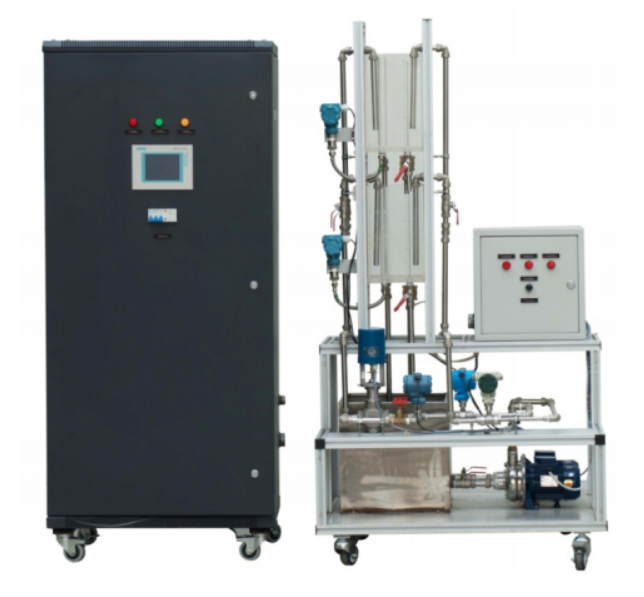

一、设备外观图：

二、系统概述

       本实验装置是数字调节器与模拟仪表的组合。模拟仪表以4～20mA传递信息；SIEMENS数字调节器可以作为逻辑运算和模/数转换调节运算，数字信息可传至上位机。整个系统采用闭环调节，可以直观其调节品质。控制柜上装有流量显示器、液位显示器，可直接监视系统工作情况。

本实验系统具有上位机监控系统功能，可进行监视，控制等远程监控，使操作者不必靠近控制对象就可以系统进行远程监控。它还具有数据采集和数据管理功能，动态数据交换功能、在线和历史趋势图和事件自动记录功能。

总之，本系统是一套全新的关于数字仪表的典型应用，是与传统的模拟相对应，其核心部分是SIEMENS数字调节器，它具有比模拟仪表更可靠、高效、简单、通用等特点，其突出优越性体现在数字化及易于通信的特点方面。另外，本系统具还配备了数字/光柱显示仪表、数字流量显示仪表等，基本实现了整个系统数字化。另外，本系统具有远程通讯功能，可以实现远程监控，符合现代工业控制的信息化、数字化的趋势。

三、技术参数：

1. 供电电源：单相AC220V ，50HZ ±5%

2. 整机功耗：< 2 kW；

3. 温度： -1～40 ℃；环境湿度：≤90%（25℃）；

4. 安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国家标准。

5. 被控对象尺寸：1000×720×1800（单位：mm）

6. 控制柜尺寸：800×600×1700（单位：mm）
